Normas

• 1) Discos soldados:

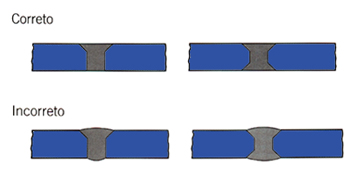

  A soldagem deverá ser bem executada e com eletrodos adequados, caso contrário, ao ser prensado não resistirá, rompendo-se. A solda deverá ficar rente à superfície da chapa, como indicado na figura abaixo:



  Localização: O (s) filete (s) de solda deverá ficar aproximadamente a 1/4D da linha de centro, nunca próximo à linha de centro ou da borda, como indicado na figura abaixo: Soldar as chapas de forma que estejam no mesmo sentido da laminação. Não soldar materiais com características físicas diferentes (por exemplo: dureza, espessura etc.) Os discos deverão estar com o diâmetro de acordo com os cálculos indicados, ter as bordas bem acabadas, sem trincas e rebarbas.



  2)Tolerâncias

  Ref: Normas ASME - SEC. VIII DIV. 1 UG - 81
  DIN - 28011/13

  1- Tampos
  Unitampos: 4,5,6,10,11 e 12

  2- Altura
  (h 1 + h 2 ) + 0,015.De ou 10mm (maior valor).

  3- Parte Reta( h1)

  (h1) = 3 x espessura nominal

  (ASME UW13)

  4- Perímetro ( p .De)

  De de 300 a 1000mm	± 0,5% De
  De acima de 1000mm	+ 0,5% De
  	- 0,25% De

  5- Ovalização (Out of roudness)



  6- Forma (Perfil)
  A superfície interna do tampo não deve desviar para o lado
  externo da forma especificada, mais que 1,25% do diâmetro interno e para o lado interno, mais que 0,625% de D.
  Diferença máx.= Df = 0,0125.D (lado externo)
  Diferença máx.= Df = 0,00625.D (lado interno)

  7-Redução aproximada de espessura na fabricação Re (UNITAMPOS)

  Por haver grande variância na perda de espessura dos diversos tipos de tampos e materiais, favor consultar nosso departamento técnico para tais especificações.
